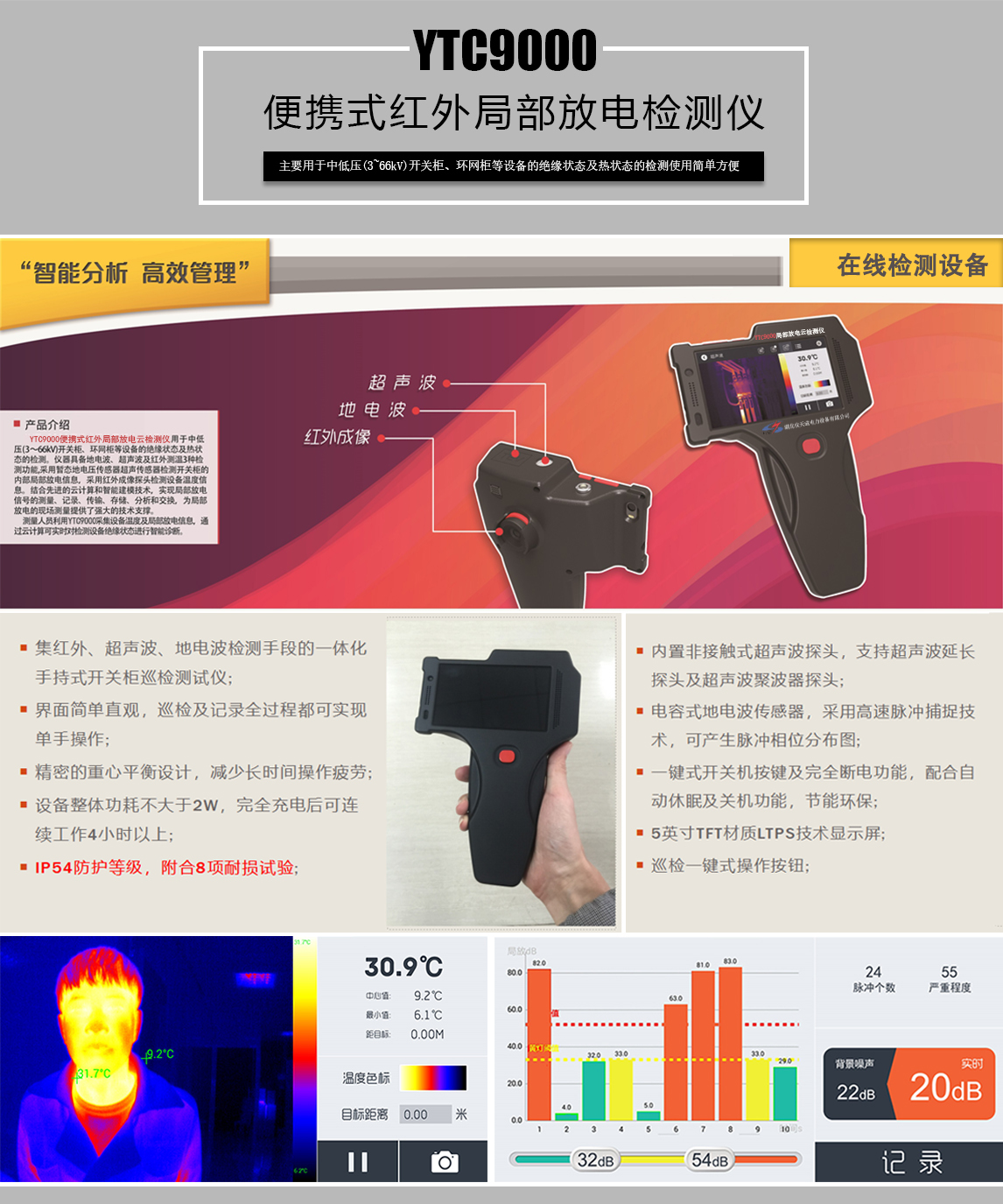

YTC9000便攜式紅外局部放電檢測儀

我司研發的YTC9000便攜式紅外局部放電檢測儀主要用于中低壓(3~66kV)開關柜、環網柜等設備的絕緣狀態及熱狀態的檢測，具備地電波、超聲波及紅外成像3種檢測手段智能評價局部放電狀態，顯示紅綠燈報警、支持單機、聯網兩種工作模式，使用簡單方便功能強大。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品簡介：
YTC9000便攜式紅外局部放電檢測儀用于中低壓(3~66kV)開關柜、環網柜等設備的絕緣狀態及熱狀態的檢測。儀器具備地電波、超聲波及紅外測溫3種檢測功能,采用暫態地電壓傳感器超聲傳感器檢測開關柜的內部局部放電信息，采用紅外成像探頭檢測設備溫度信息。結合先進的云計算和智能建模技術，實現局部放電信號的測量、記錄、傳輸、存儲、分析和交換，為局部放電的現場測量提供了強大的技術支撐。測量人員利用YTC9000采集設備溫度及局部放電信息，通過云計算可實時對檢測設備絕緣狀態進行智能診斷。

產品功能：
基本功能（檢測儀）
地電波檢測：帶電連續測量設備局部放電地電波;帶電連續測量設名局部放電地電波；

超聲波檢測：帶電連續測量設備局部放電地電波;帶電連續測量設名局部放電超聲波；
紅外成像：帶電連續測量設備溫度；
數值顯示：實時顯示測量信號；

測量記錄：實時記錄并保存測量信號；
智能診斷：智能評價局部放電狀態，并顯示紅綠燈警報；
設備管理：支持企業設備管理系統接口，方便測量數據管理；
工作模式：可工作在單機模式或聯網模式，支持無線通信通；
自動聯網：過設置有效用戶信息，自動登錄云計算平臺；

高級功能（云計算）
海量存儲：通過檢測終端自動存儲或于動上傳檢測致據；
數據查詢：提供多種數據查詢方式，方便用戶管理；

數據分析：提供橫向和認向多種分析方式，并自動生成檢測報表；
數據交換：允許不司有效用戶之間進行數據交換；

數據共享：允許不同有效用戶之間共享故據源和知識庫；
知識管理：可建立局部放電特征知識庫，便于知識的積累和傳承；
智能診斷：基于知識庫平價局部放電狀態井選擇檢修策略；
數據安全：提供存儲卡與云計算的數據同步和加密備份，保障安全；
設備臺賬：建立統一的設備參敬，跟蹤設備狀態；

專家在線：提供專家網絡在線指導診斷設備狀態；

產品特點：

1、具備地電波、超聲波及紅外成像3種檢測手段；
2、智能評價局部放電狀態，顯示紅綠燈報警；

3、支持單機、聯網兩種工作模式；

4、支持無線通信；

5、高彩色液晶顯示屏；

6、測試完成后自動形成檢測報告；

7、大容量存儲空間( 16G )；

8、良好的用戶操作界面，操作簡便，入門輕松；

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

項目		技術參數
超聲波參數	電容測量范圍	-20dBμV-65dBμV
	分辨率	1dB
	精度	±1dB
	傳感器靈敏度	-65dB
	傳感器中心頻率	40KHz
	傳感器直徑	16mm
	測試源	25dB-35 dB
紅外參數	聚焦	手動，0.2m到無限
	幀頻	25Hz
	分辨率	384 x288px(大于11000px)6.8mm透鏡
	光學	40KHz
	精確度	+/-2℃
	敏感性	NETD<0.07℃
	溫度范圍校準	0-200℃
地電波參數	傳感器	電容式TVE傳感器
	測量范圍	0~ 60 dBmV
	分辨率	1dB
	精度	+1dB
	檢測脈沖極性	正負
	最大靈敏度	1mV
	輸入阻抗	500歐姆
	測量信號帶寬(3dB)	3 ~ 100M(3~ 60MHz)
	每周期最大脈沖	655
	最小脈沖頻率	10Hz
硬件配置	處理器	高性能智能處理器
	顯示屏	5.0英寸、1600萬色高彩色液晶屏操作按鍵按鈕+觸屏
	設備接口	DC低壓電流充電接口(支持USB直充) USB 2.0 無線連接外接探頭傳感器接口
	機身內存	容量16GB ROM
	外接探頭	超聲波探頭延長線200mm
	機身材料	ABS+PC塑膠
	重量	0.6kg
	尺寸	229mm159mm47mm
電池電源	內部電池	3.7V/3000mAh鋰-離子，電池可拆卸更換
	正常工作時間	約8小時
	電池保護	自動關機時間(默認10分鐘)
	充電器額定電壓	220V+10%
	充電電壓/電流	5V /2A
	完全充電時間	約4小時
運行環境	工作溫度	-25-50℃
	濕度	0-90%相對濕度無凝霜
	IP等級	54
