電容器裝置側有諧波源時的電路模型及參數：
在回路頻率f=1/2π√LC時，回路產生諧振，此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率，來使得回路發生串聯諧振效應，再在回路諧振的條件下調節變頻電源輸出電壓，使試品電壓數值達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品上產生較高的試驗電壓。

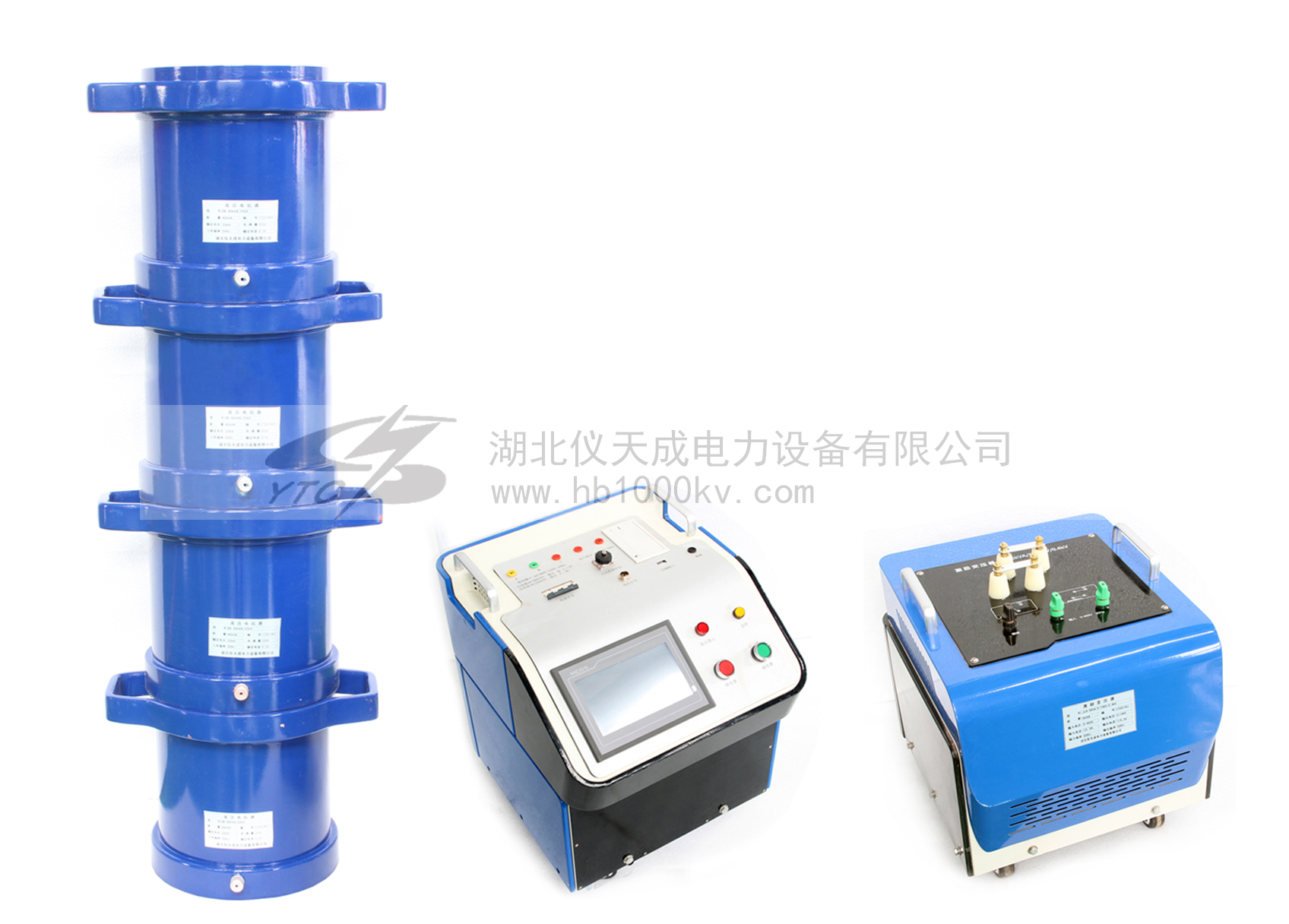

諧振電抗器是運用串聯諧振的原理，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品兩側所加電壓。
良好的串聯諧振電抗器應該具備這些特點：
1、具有大屏幕能顯示試驗數據、試驗狀態并有實時操作步驟指示作用。
2、能靈活整定試驗電壓、調頻范圍、加壓時間。
3、試驗結果能計算出被試品電容值并可打印。
4、體積小，重量輕，操作方便。
5、分辨率高，精準度高
6、安全可靠性高，系統具有過電壓、過電流及放電保護作用，確保人身及設備安全。
7、可升級操作軟件。
如何判斷串聯諧振是否是一個合格良好的儀器裝置，上述一些特點需要留意。
