微機繼電保護測試儀的主要硬件結構

返回打印來源：儀天成電力時間：2018/02/26 閱讀：次

微機繼電保護測試儀是電力工作者在日常的工作中國經常需要使用到的儀器，由于其功能強大，一直是用于測量繼電保護裝置的首選，儀天成電力在本文就以YTC1000微機繼電保護測試儀為例，從硬件構成方面對微機繼保儀進行剖析，為大家講解其主要的構成。
一、數字信號處理器微機
裝置采用高速數字控制處理器作為輸出核心，軟件上應用32位雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊?？朔斯P記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。
二、D/A轉換和低通濾波
采用高精度D/A轉換器，保證了全范圍內電流、電壓的精度和線性度。由于擬合點數密度高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證很高精度。
三、電壓、電流放大器
相電流、電壓一直堅持采用高性能線性放大器輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，并且輸出波形干凈平滑，對鄰近設備無高頻輻射干擾，可以較好地模擬各種短路故障時的電流、電壓特征。
功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。10A及以下輸出時裝置可長期工作，當電流超過10A時，軟件限時啟動，限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。
四、開入、開出量
裝置有8路開入和4路開出。
開關量輸入電路可兼容空接點和0～250V電位接點。電位方式時，0～6V為合，11～250V為分。開關量可以方便地對各相開關觸頭的動作時間和動作時間差進行測量。
開入部分與主機工作電源、功放電源等均隔離。開入地為懸浮地，所以，開入部分公共端與電流、電壓部分公共端UN、IN等均不相通。
開關量電位輸入有方向性，應將公共端接電位正端，開入端接電位負端，保證公共端子電位高于開入端子?，F場接線時，應將開入公共端接＋KM，接點負端接開入端子。如果接反，則將無法正確檢測。
開出部分為繼電器空接點輸出。輸出容量為DC：220V／0.2A，AC：220V／0.5A。開關量輸出與電壓、電流、開入等各部分均完全隔離。各個開出量的動作過程在各個測試模塊中各有不同，詳細請參看各模塊軟件操作說明。
以下是兩種常見的開出量接線示意圖：

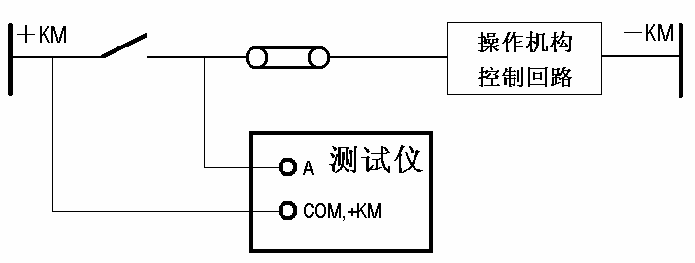

電位接點時：

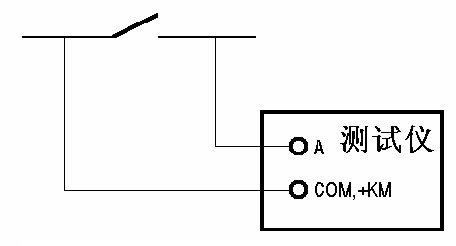

空接點時：

四、直流電源輸出
裝置在機箱底板上裝設有一路專用可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源。為該電源還設置了一個電位器，可在 80％－110％范圍內調節。該電源額定工作電流1.5A，可作為保護裝置的直流工作電源，也可作為跳合閘回路電源。該電源如過載或短路，將燒壞相應保險（2A／250V），此時更換此保險管即可。
每個廠家出廠的微機繼電保護測試儀的硬件構成都大同小異，本文主要是以YTC1000型微機繼電保護測試儀進行的講解！

湖北儀天成電力設備有限公司

2018年2月26日
